  • 4进4出的HDMI无缝拼接矩阵-碧云祥

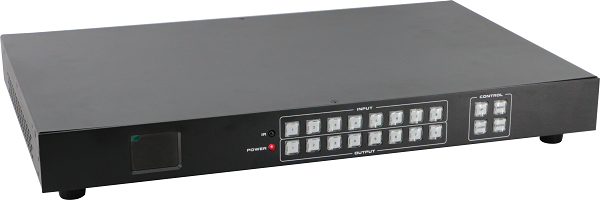

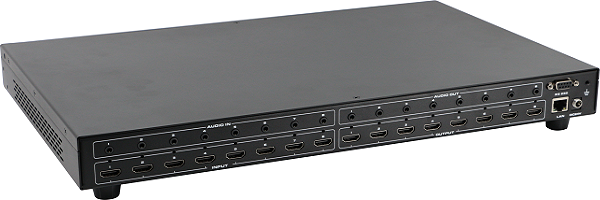

4进4出的HDMI无缝拼接矩阵-碧云祥

支持无缝切换;支持画面拼接功能;

支持输入音频加嵌,输出音频解嵌;

支持高清分辨率3840x2160@30HZ输入输出;

全国热线

400-8778-321

产品介绍Product introduction

4进4出HDMI无缝拼接矩阵是一款HDMI4K无缝拼接矩阵设备,具备卓越的图像处理能力。该设备支持4K@30及以下分辨率的输入输出,确保画面清晰流畅。其输入端口均支持4路模拟音频加嵌功能,输出端口同样支持4路音频解嵌,满足多样化的音视频需求。 该矩阵支持任意数量的输出矩形拼接,提供灵活的画面布局方案。设备配备多种控制方式,包括直观的前面板按键操作,所有操作状态和提示信息均可实时显示在前面板LED屏幕上。此外,还支持红外遥控、串口、WEB和TCP/IP等多种控制方式,为用户提供便捷的操作体验。。

本矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

    配套设备

  • SVM-MANAGER-800A-4K30 SVM-MANAGER-800A-4K30
  • SVM-MANAGER-800A-4K30SVM-MANAGER-800A-4K30
产品特性Product characteristics
  • 01

     1U标准式设计

  • 02

    支持高清分辨率3840*2160@30Hz输入输出

  • 03

     支持任意输入输出Scaler倍线分辨率输出

  • 04

     支持无缝切换、 画面拼接功能

  • 05

    持前面板按键切换、红外遥控、 WEB 界面、 RS232 串口、网口 TCP/IP 链接指令控制

  • 06

    支持输入HDMI音频加嵌,输出HDMI音频解嵌


  • 07

    支持WEB网页人机交互控制状态检测

  • 08

    支持远程在线网口升级设备固件;


产品规格Product specifications
型号 SVM-MANAGER-400A-4K30
描述 4进4出HDMI无缝拼接矩阵
输入 4×HDMI,4X3.5mm, 1xRS-232 IN, 1xRJ-45(控制)
输出 4×HDMI,4X3.5mm
分辨率 4K30及以下分辨率
标准协议 支持EDID读取
控制方式 支持RS232,RJ-45,前面板按键切换
尺寸 440 mm (W)×279 mm (D)×44 mm (H)
电源 AC:110V-240V 50/60Hz DC:12V3A
功耗 ≤23W
工作温度 0 ºC~40 ºC/32 ºF~104 ºF
储存温度 −20 ºC~60 ºC/−4 ºF~140 ºF
连接示意图
