HDMI单网线传输器怎么用,碧云祥告诉您-碧云祥

发布日期:2021-07-04

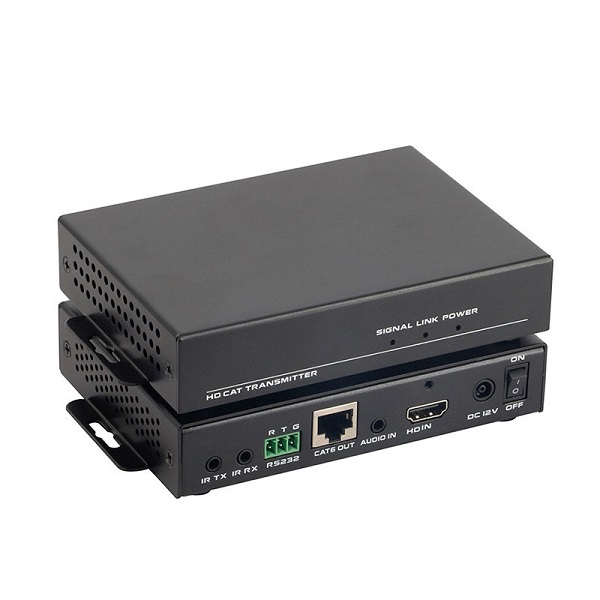

      HDMI单网线传输器(HBDT-HD-70/100T-AE)又称HDMI数字视频双绞线传输器,通过单根CAT5e/6双绞线将1920*1080p高清视频信号传输到100米远的距离,4k*2k高清视频信号传输到70米远的距离,并且能够支持RS-232传输双向,双向红外信号传输。HDMI单网线传输器(HBDT-HD-70/100T-AE)支持分辨率高达4k30的视频信号,包括1080p/60色深。以上所这么多关于HDMI单网线传输器的好处,那HDMI单网线传输器怎么使用呢?我们一起往下看。

                                                                         HDMI单网线网传连接示意图

HDMI单网线传输器怎么用

 1.把笔记本或电视盒插入到HDMI单网线传输器(HBDT-HD-70/100T-AE)发射端的HDMI IN接口。这里注意在插入信号源是要注意信号是1920*1080p还是4k*2k,因为这决定了我们使用的网线的长度,如果信号是1920*1080p不管使用70米还是100米的网线都可以,如果信号是4k*2k那么就只能使用70米,因为4k*2k的传输距离只有70米,超过70以后会导致无图或闪屏的情况出现。


2.把显示器插入到HDMI单网线传输器(HBDT-HD-70/100T-AE)接收端的HDMI OUT接口.


3.把网线的一端插入HDMI单网线传输器(HBDT-HD-70/100T-AE)发射端的CAT6 OUT接口,另一端插入到接收端的CAT6 IN 接口,插上电源就可以出图了。

HDMI单网线传输器(HBDT-HD-70/100T-AE)的发射端有EDID管理功能,可以更好的兼容输出显示器,当输出显示器与接收端出现不兼容现象时,可以通过EDID拨码来进行调节,实现出图,所以看完上面的如此简单的操作步骤以后,你知道HDMI单网线传输器怎么用了吗?


       我们深圳市碧云祥电子有限公司产品经营范围包含HDMI矩阵、高清混合矩阵、图像拼接处理器等音视频设备坚持自主研发,生产和销售,掌握核心技术,以技术创新求发展,深耕智能音视频技术,让更多的人能够拥有智能音视频的体验。
