什么是HDMI2.0光纤传输器?

发布日期:2021-05-21

      光纤传输器,是将音频视频数据信号通过HDMI光纤传输器的发射端,经光缆电缆长距离传送到HDMI光纤传输器的接收器的一对机器设备。


      HDMI2.0光纤传输器推出的一款HDMI/VGA+LR单芯单模光纤传输器,仅仅只需一根LC单芯单模光纤线即可将HDMI/VGA视频信号和音频信号延长至2公里,整个传输过程无任何压缩,无任何延时,信号传输后无任何损耗,完全再现信号源端画质。


      HDMI2.0光纤传输器由两部分组成,发射端将HDMI/VGA+LR信号转换成为单根光纤信号,接收端将光纤信号还原成为HDMI+LR信号,从而在显示设备上进行显示。


二、产品特性

   1.采用单根光纤线传输HDMI/VGA+LR视频信号和音频信号,传输距离2公里远(单模光纤);

   2.支持VGA模式下任意分辨率,支持1920×1200@60Hz和1080p60Hz;

   3.支持VGA信号到HDMI信号的转换,即输入VGA信号可以自动转换输出为HDMI信号;

   4.接收端支持分辨率更改,可根据显示设备选择合适的分辨率输出;

   5.支持音频的加嵌和解嵌,接收端HDMI输出接口和3.5mm接口都有声音输出;

   6. 纯光纤设计,无RFI/EMI,真正的电气隔离;

   7.自适应各种应用环境,无需任何调节,图像传输过程中无衰减;

   8. 光模块采用标准XFP封装,可根据现场环境现场更换;



 发射端:

                             HDMI2.0光纤传输器 发射端

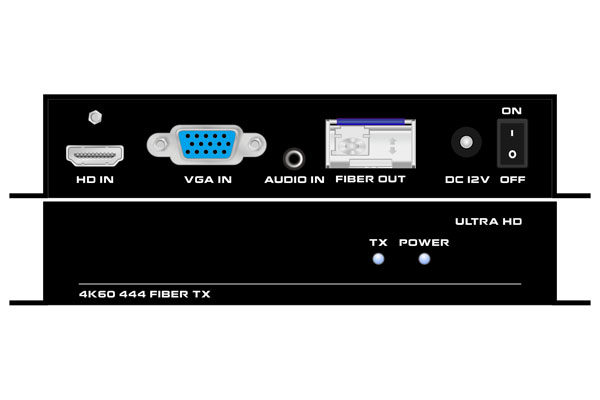

                       HDMI2.0光纤传输器发射端 面板示意图



                                ①: 工作指示灯             ⑤:音频输入接口

                                ②:电源指示灯            ⑥:光纤输出接口

                                ③:HDMI输入接口       ⑦:DC 12V电源输入接口

                                ④:VGA输入接口         ⑧:电源开关(ON为开,OFF为关)


 接收端:

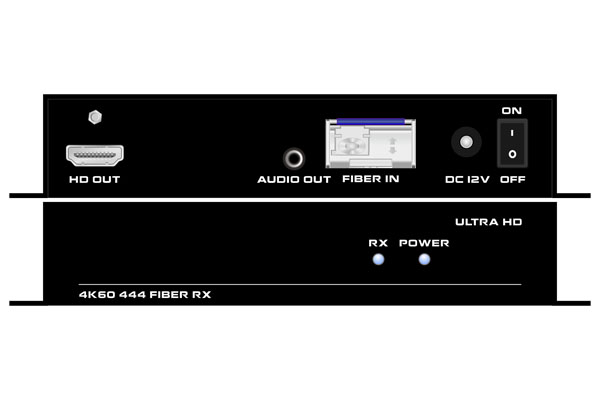

                                    HDMI2.0光纤传输器 接收端                                                     HDMI2.0光纤传输器接收端 面板示意图


                                ①: 工作指示灯           ⑤:光纤输入接口

                                ②:电源指示灯          ⑥:DC 12V电源输入接口

                                ③:HDMI输出接口     ⑦:电源开关(ON为开,OFF为关)

                                ④:音频输入接口


 EDID:

 在光纤接收端底部有一个8位制拨码开关,可通过对拨码的调节,实现分辨率的调节和色彩空间的调节






  连接示意图:
