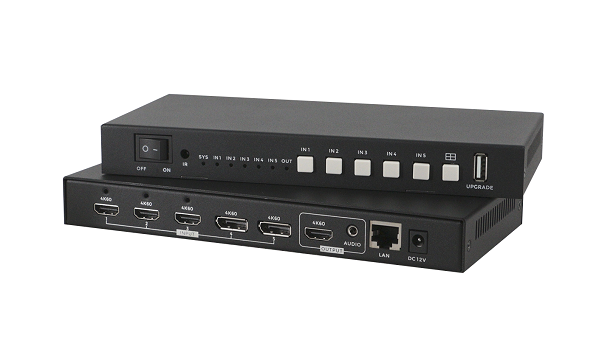

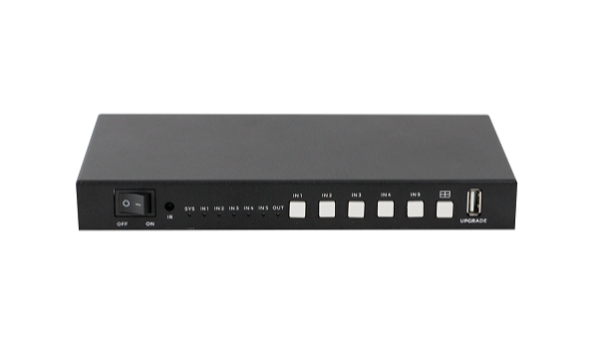

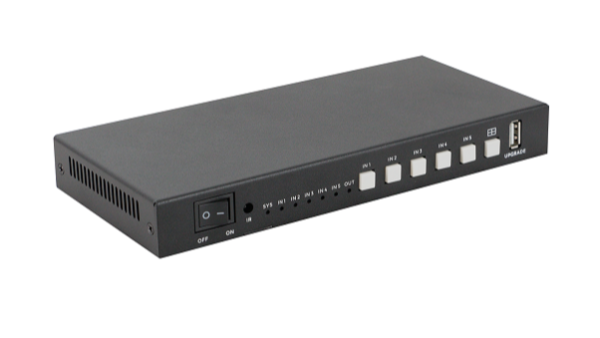

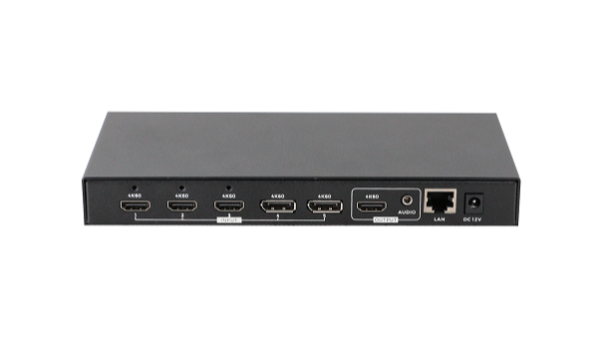

4k60 5进1出无缝画面分割器

一屏四看,事半功倍:一个显示屏同时观看四路信号,大大提高效率;

超高清视觉享受:点到点显示,帧率无损,支持4K60 UHD输入输出;

无缝快速切换:5路信号之间切换无黑屏、裂屏

灵活控制,随心所欲:支持按键/IR/RJ45控制方式。

全国热线

400-8778-321

产品介绍Product introduction

        4K60 5进1出无缝画面分割器是一款高性能的5路超高清HDMI信号画面分割器,可以实现将4路超高清视频信号同时显示在同一个屏幕上,用户可以选择不同的画面分割方式,同时5路输入信号之间切换时可以做到无黑屏无裂屏的快速切换。本产品支持HDMI2.0格式输出(4K60 4:4:4,18G带宽)。当4路输入信号为4K60信号时可以实现点到点的效果,做到真正的点到点帧对帧的无损显示。该画面分割器还支持音频的切换,可以切换任意的1路输入信号的声音,同时输出端支持音频解嵌,方便用户接入的音频系统。本产品支持多种控制方式,用户可以通过前面面板按钮,红外遥控器以及RJ45等方式对设备进行控制。

4K60 5进1出无缝画面分割器是一款实用性很高的4K60画面分割器,产品稳定,安装简单,控制灵活,可以广泛应用于游戏、会议、广播电视、安防监控、证券市场等领域。


    配套设备

  • 4K60 5进1出无缝画面分割器VPX-501-4K60
  • 4K60 5进1出无缝画面分割器VPX-501-4K60
产品特性Product characteristics
  • 01

    支持5路HDMI超高清信号输入,1路HDMI超高清信号输出;

  • 02

    支持单画面、两画面、三画面、四画面等多种画面分割模式;

  • 03

    点到点显示,帧率无损,支持4K60 UHD输入输出;

  • 04

    支持按键/IR/RJ45控制方式;

  • 05

    输出端支持音频解嵌,方便用户接入音频系统;

  • 06

    支持5路信号无缝快速切换。

产品规格Product specifications

型号 VPX-501-4K60
  视频:
描述 4K60 5进1出无缝画面分割器
输入

3XHDMI,2XDP

输入分辨率

640x4808 , 800x6008, 1024x7688 , 1280x7688 , 1280x8008, 1280x10248, 1360x7688, 1366x7688 , 1440x9008, 1400x10508 , 1600x1200 8 , 1680x10508, 1920x12008 , 720x4808   (480p), 720x5766  (576p), 1280x7205   (720p30), 1280x7206   (720p50), 1280x7208   (720p60), 1920x10802   (1080p24), 1920x10803   (1080p25), 1920x10805   (1080p30), 1920x10806   (1080p50), 1920x10808   (1080p60), 3840x21605 (2160p30),3840x21606  ( 2160p50), 3840x21608   (2160p60)


 1 = 23.98 Hz, 2 = 24 Hz, 3 = 25 Hz, 4 = 29.97 Hz, 5 = 30 Hz, 6 = 50 Hz, 7 = 59.94 Hz, 8 = 60 Hz, 9 = 75 Hz

输出信号 1XHDMI2.0
输出分辨率


1920x10806  (1080p50), 1920x10808  (1080p60), 3840x21605  (2160p30) , 3840x21606   (2160p50) , 3840x21608  (2160p60)

1 = 23.98 Hz, 2 = 24 Hz, 3 = 25 Hz, 4 = 29.97 Hz, 5 = 30 Hz, 6 = 50 Hz, 7 = 59.94 Hz, 8 = 60 Hz, 9 = 75 Hz


  音频:
输入接口 3x HDMI 2XDP
输入音频信号 RAW PCM, 16 bit, 32/44.1/48KHz sps; PCM 2.0
输出接口 1 x HDMI2.0;1 x Analog Audio
输出音频信号 RAW PCM, 16 bit, 32/44.1/48KHz sps; PCM 2.0
控制方式:
前面板按钮

IN1: 输入1口单画面

 IN2: 输入2口单画面

IN3:输入3口单画面

IN4: 输入4口单画面

 IN5: 输入5口单画面

田:直接切换到四画面模式

红外 可以实现按钮所有功能,同时还可以快速切换
RJ45 DB9串口控制设备
常规参数:
操作环境温度 0 至 +45°C (32 至 + 113 °F)
存储环境温度 -20 至 +70°C (-4 至 + 158 °F)
相对湿度 10% to 90%, 无冷凝
静电防护 人体放电模式: ±8kV (气隙放电)/ ±4kV (接触放电)
电源 12 V 1.5 A DC
电源功耗 7W
产品尺寸 222X105X27MM(不含挂耳)
产品净重 0.7kg

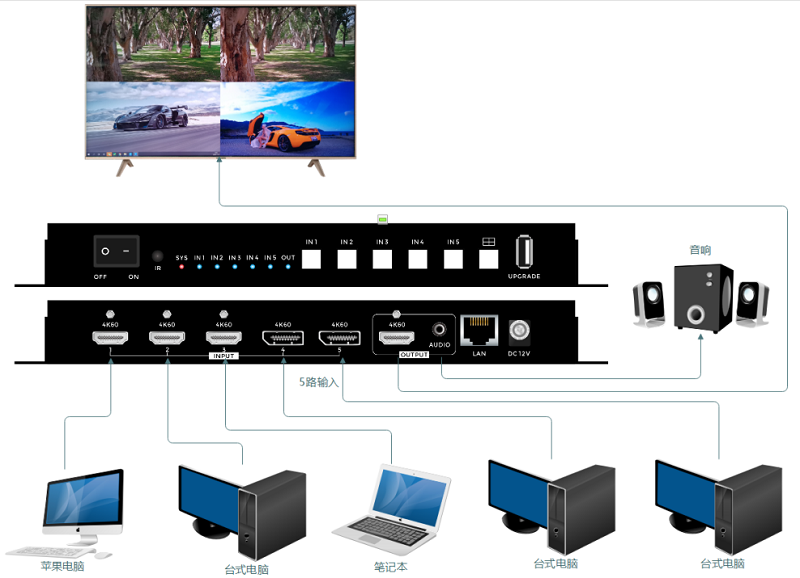

拓扑图

4k60 5进1出无缝画面分割器拓扑图

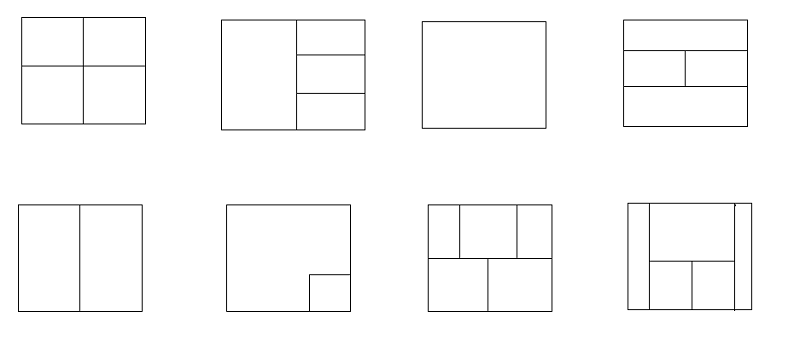

8种画面分割模式

4K60 5进1出无缝画面分割器的分割模式图

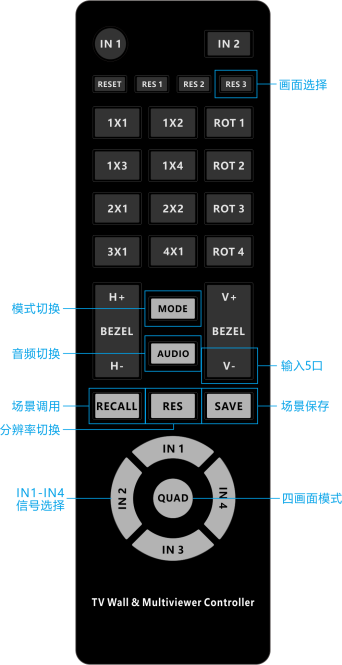

红外遥控器说明
