传输器HBDT-DVI-70/100TR

支持4K信号传输,带宽高达10Gbps;

支持EDID管理功能(发射端);

双向电源传输POC (电源 over Cable) ,12v电源(发射到接收或者接收到发射)。

全国热线

400-8778-321

产品介绍Product introduction

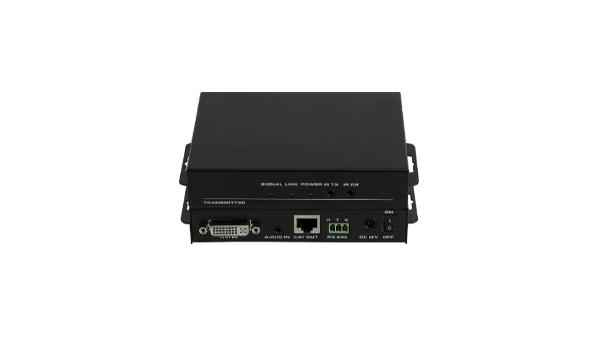

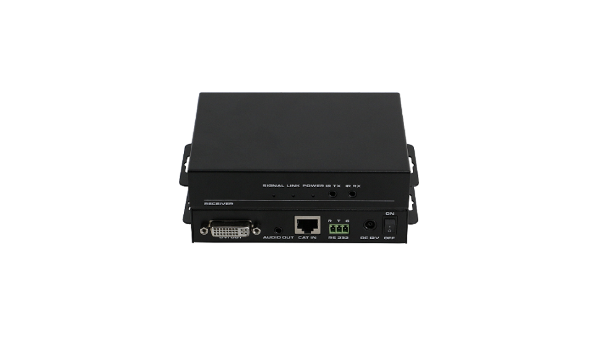

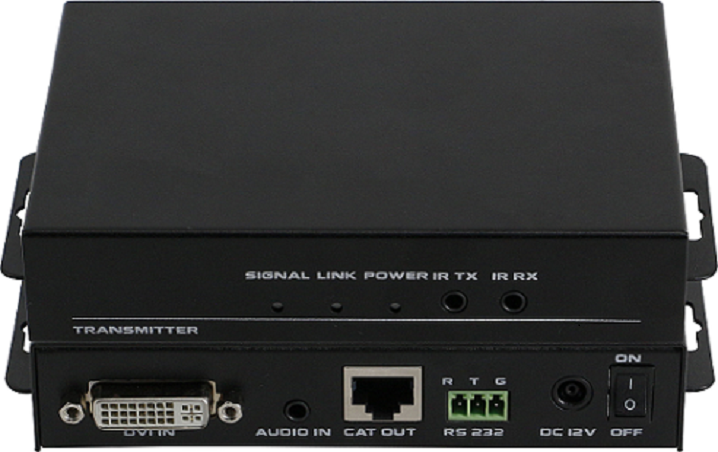

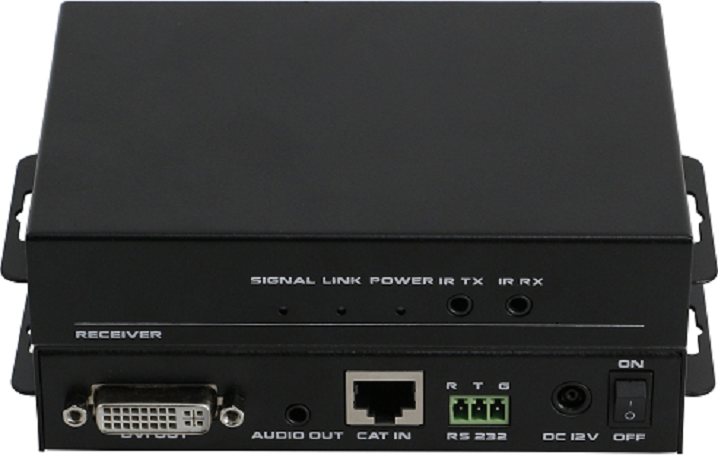

 HDBT-DVI-70/100TR是一款DVI信号增强延长器,分为发射端和接收端,该设备可和其他HDBaseT产品配套使用,信号通过单根CAT5E/CAT6/CAT7网线传输的最远距离可达70米,兼容HDTV所有分辨率,支持HDMI1.4a协议,最大支持4K30Hz的分辨率,该产品具有双向RS232通讯功能和双向红外发射和接收功能,可实现远距离遥控信号传输,支持远程POC供电,支持音频的加嵌和解嵌功能,支持EDID的智能管理。该产品用途广泛,可应用于多媒体会议室、多媒体教室、电影院等场合。




    配套设备

  • HBDT-HD-70/100R-LITEHBDT-DVI-70/100T
  • HBDT-HD-70/100T-LITEHBDT-DVI-70/100R
产品特性Product characteristics
  • 01

    支持超清4K 信号传输,带宽高达10.2Gbps,支HDMI1.4a



  • 02

    支持音频加嵌功能(发射端)和音频解嵌功能(接收端);

  • 03

    支持EDID管理功能(发射端底部拨码可以实现)

  • 04

    支持双向IR控制功能,支持红外双向控制;

  • 05

    支持双向RS232通讯功能;

  • 06

    双向电源传输POC (电源 over Cable) ,12v电源(发射到接收或者接收到发射)。

产品规格Product specifications
型号 HDBT-DVI-70/100T HDBT-DVI-70/100R
描述  DVI网传 70/100m发射端  DVI网传 70/100m接收
输入 1×DVI, 1×3.5mm audio, 1×DC, 1xIR-Rx, 1xIR-Tx, 1xRS232 1×HDBaseT

输出 1×HDBaseT 1×DVI, 1×3.5mm audio, 1×DC,1xIR-Rx, 1xIR-Tx, 1xRS232
标准协议 支持 HDCP, EDID 智能管理
分辨率 最高支持4K30
数据速率 10Gbps
传输距离 CAT6线缆:1080p60Hz传输距离70米    4K30Hz传输距离35米
尺寸 152×100×27mm(Tx/ Rx)
重量 400g(Pair)

电源 AC:100-240V 50/60Hz DC:12V 1.5A
功耗 ≤ 11W
工作温度 0℃ ~50℃
储存温度 ﹣ 20℃ ~55℃
