  • 单卡单路插卡式混合矩阵900

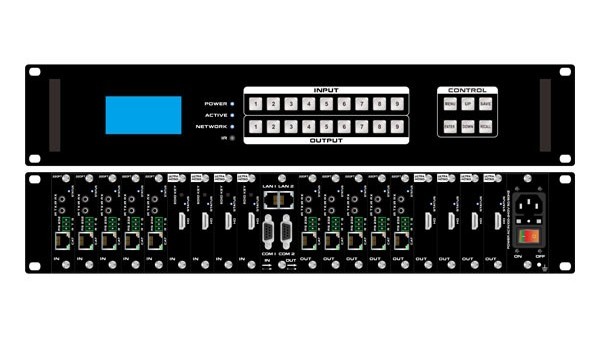

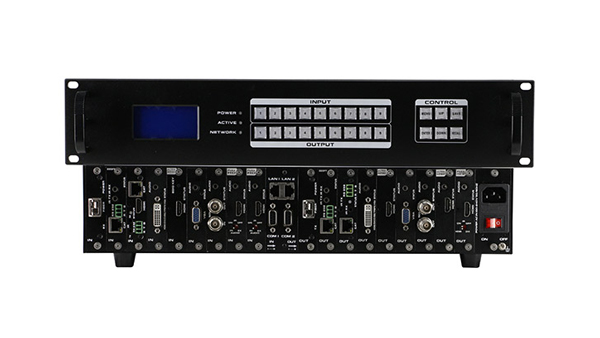

单卡单路插卡式混合矩阵900

迷你型模块化设置,采用单卡单路设计

支持 DVI/HDMI/VGA/CVBS/YPbPr 等信号混合输入输出,真正实现无缝切换

支持音频加嵌、解嵌功能(接口:3.5mm音频)

全国热线

400-8778-321

产品介绍Product introduction

MINI MANAGER 系列矩阵是最新推出的一款迷你多功能混合矩阵,采用单卡单路的设计方式,很大限度给以用户配置的灵活性,支持 EDID、HDCP 的自动适应调节和解析,采用电磁防护设计,有效屏蔽周围的电磁干扰,使设备正常运行。设备支持无缝切换,支持 7*24 小时不间断运行。

TOUCH MANAGER 系列矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示 工程、电视教学、指挥控制中心等场所。

    配套设备

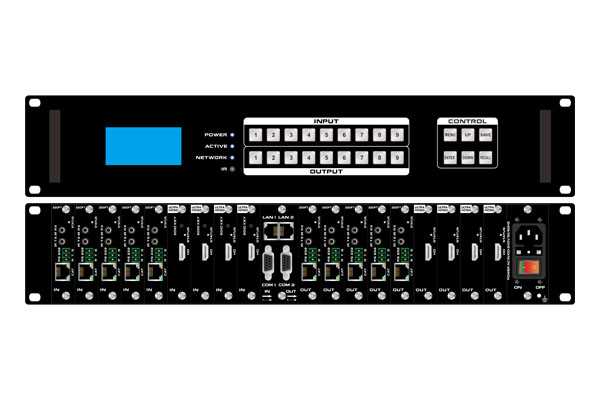

  • 单卡单路插卡式混合矩阵900 MINI-MANAGER-900(9x9)

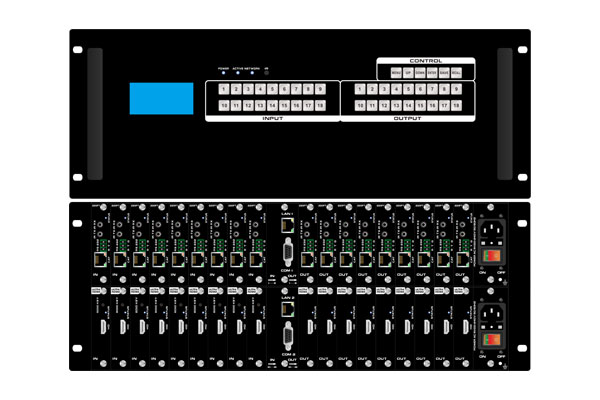

  • 单卡单路插卡式混合矩阵1800MINI-MANAGER-1800(18x18)

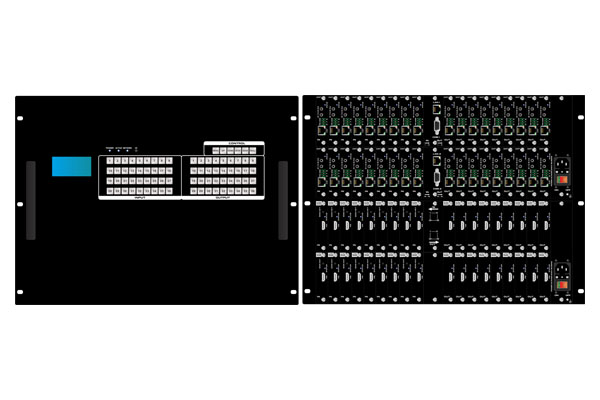

  • 单卡单路插卡式混合矩阵MINI-MANAGER-3600MINI-MANAGER-3600(36x36)
产品特性Product characteristics
  • 01

    迷你型模块化设置,采用单卡单路设计

  • 02

    支持 DVI/HDMI/VGA/CVBS/YPbPr 等信号混合输入输出,真正实现无缝切换

  • 03

    支持音频加嵌、解嵌功能(接口:3.5mm音频)

  • 04

    最大支持4K60Hz分辨率

  • 05

    支持WEB、APP、RS232、前面板按键控制

  • 06

    输出支持拼接功能

产品规格Product specifications
型号 MINI-MANAGER-900 MINI-MANAGER-1800 MINI-MANAGER-3600
描述 9进9出高清混合矩阵 18进18出高清混合矩阵 36进36出高清混合矩阵
输入 支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输入
输出 支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输出
标准协议 支持 HDMI2.0 和 DVI1.0 协议,支持 HDCP、EDID 功能
色彩空间 支持 RGB444、YUV444、YUV422 色彩空间,支持 x.v.C 域标准 olor 扩展色
分辨率 支持4K60Hz分辨率向下兼容
传输距离 70m(六类网线)、500m(多模光纤)、10km(单模光纤)、30 米(数字线缆)
控制方式 WEB/APP/前面板广电级按键/双 RS232+LAN 控制方式
电源 AC: 110V—260V 50/60Hz
功耗 17W(不插板卡) 21W(不插板卡) 30W(不插板卡)
尺寸 2U, 482×390×88(mm) 4U, 482×390×178(mm) 8U, 482x390x355(mm)
重量 6kg(不插板卡) 13kg(不插板卡) 25kg(不插板卡)
工作温度 0℃ ~50℃
储存温度 -20℃ ~55℃
配套板卡Supporting board

单卡单路插卡式混合矩阵配套板卡
