  • 分布式系统IPM-1000R

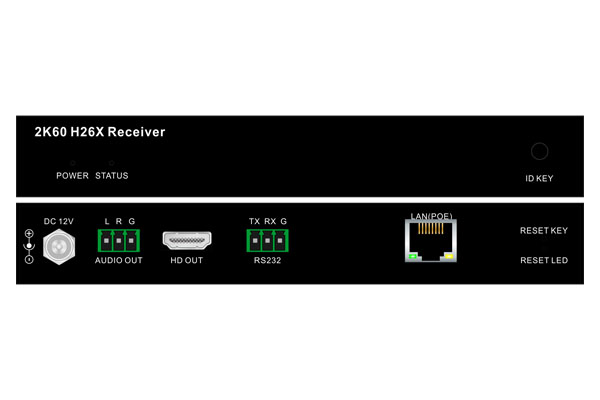

分布式系统IPM-1000R

通过IP网络对多媒体进行传输,以提供完整的端对端流媒体系统;

具有1路HDMI输入和1路媒体流输出,还支持音频解嵌 —— 1路立体声解嵌输出。

全国热线

400-8778-321

产品介绍Product introduction

IPM-1000TR是一个实时的H.265编解码器,支持HDMI接口和模拟音频接口,通过IP网络对多媒体进行传输,以提供完整的端对端流媒体系统。IPM-1000T是编码器,它具有1路HDMI输入和1路媒体流输出,还支持音频解嵌 —— 1路立体声解嵌输出;IPM-1000R是解码器,它具有1路流媒体输入和1路HDMI 输出;还支持音频解嵌——1路立体声解嵌输出。IPM-1000TR支持PoE, 可以接受以太网交换机的供电,无需另外连接电源适配器。

IPM-1000TR采用基于H.265/MPEG-4 AVC标准的编解码技术,配合使用搭建最大16 x 16的电视墙。所支持的输入分辨率高达1920 x 1080@60Hz,且能够输出2路IP流,大码流可在解码器端进行查看,支持从480p@60Hz到1920 x 1080@60Hz的分辨率; 另外1路小码流可在第三方设备上轻松进行预览,支持352x288@5Hz的分辨率。IPM-1000TR具有便于集成的控制特性,HDMIoverPConsole,IP控制盒,iPad,提供了灵活的控制和管理选项。编码控制还提供对比特率和质量的调整。IPM-1000TR可通过网络延长音视频信号的传输距离, 极大地扩展了视音频系统的功能,适用于会议室、大型购物中心、酒店、监控中心、学校或企业培训等应用场景。

    配套设备

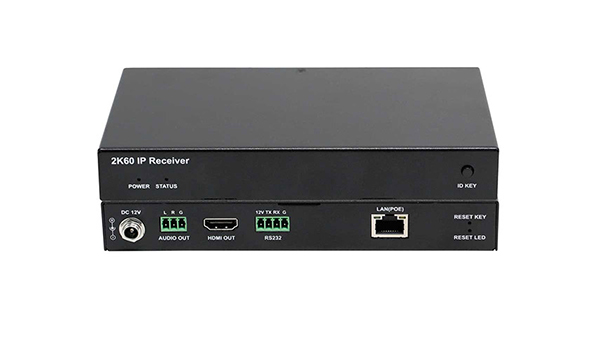

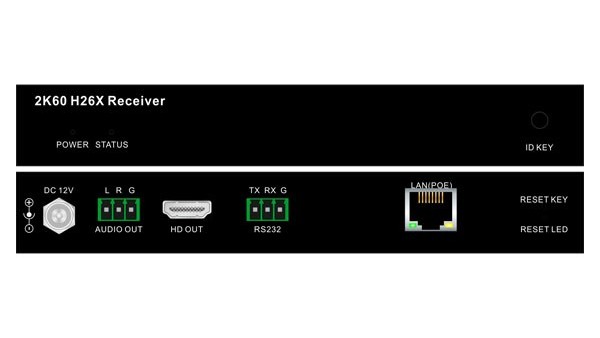

  • IPM-1000RIPM-1000R

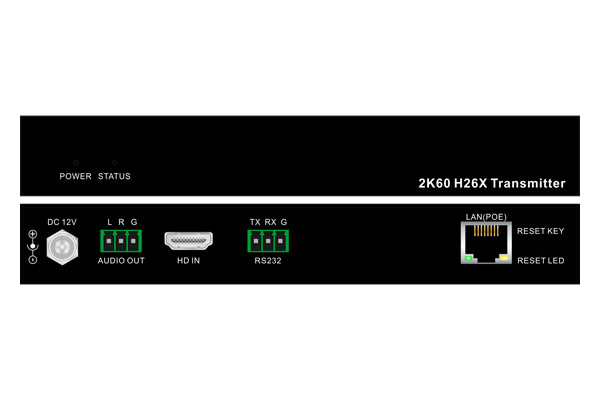

  • IPM-1000TIPM-1000T
IPM-1000T参数IPM-1000T parameter
技术参数
视频
输入视频接口 1 x HDMI IN
输入视频类型 HDMI 1.3,HDCP1.4
输入视频分辨率 640 x 480@60Hz,480i@60Hz,480p@60Hz,576i@50Hz,576P@50Hz,
800 x 600@60Hz,1024 x 768@60Hz,720p@50Hz,720p@60Hz,
1280 x 800@60Hz,1280 x 1024@60Hz,1360 x 768@60Hz,1366 x 768@60Hz, 1400 x 1050@60Hz,1440 x 900@60Hz,1680 x 1050@60Hz,1080i@50Hz,1080i@60Hz,1080p@24Hz,1080p@25Hz,1080p@30Hz, 1080p@50Hz,
1080p@60Hz x 720@60Hz,1280 x 768@60Hz,
1280 x 800@60Hz,1360 x 768@60Hz,1366 x 768@60Hz, 1440 x 900@60Hz,1400 x 1050@60Hz,1680 x 1050@60Hz, 1920 x 1080@60Hz
编码速率 最高30Mbps, 可调
输出视频接口 1 x LAN
输出视频类型 H.265/MPEG-4 AVC
输出分辨率 主码流: 480p@60Hz~1920 x 1080@60Hz
小码流: 352x288@5Hz
视频阻抗 100 Ω
输入DDC信号 5 V p-p (TTL)
端到端延时 搭配IPM-1000R使用:
  • 大约50 ms (低延时模式)
  • 大约 250ms (高画质模式)
音频
输出音频口 1 x凤凰端口
输出音频格式 立体声
控制
控制方式 HDMIoverPConsole,IP控制盒,iPad
常规参数
操作温度 (0°C ~ +45°C)
10% ~ 90%,无冷凝
存储温度 (-20°C ~ +70°C)
10% ~ 90%,无冷凝
电源 12 V 1 A DC
电源功耗 6W (最大)
静电防护 人体放电模式:
  • ±8kV (气隙放电)
  • ±4kV (接触放电)
浪涌保护 电压: ±1 kV
产品尺寸
(宽x高x深)
  • 175 mm x 25 mm x 100.2 mm
净重 0.6 kg
IPM-1000R参数IPM-1000R parameter
技术参数
视频
输入视频接口 1 x LAN
输入视频类型 H.265/MPEG-4 AVC
输入视频分辨率 480p@60Hz~1920x1080@60Hz
输出视频类型 1 x HDMI
输出视频类型 HDMI 1.3,HDCP1.4
输出视频分辨率 480p@60Hz, 576P@50Hz,800 x 600@60Hz,
1024 x 768@60Hz,720p@50Hz,720p@60Hz,1280 x 800@60Hz,
1280 x 1024@60Hz,1366 x 768@60Hz, 1440 x 900@60Hz, 1600 x 1200@60Hz, 1680 x 1050@60Hz, 1080p@24Hz,1080p@25Hz,1080p@30Hz, 1080p@50Hz, 1080p@60Hz
视频阻抗
  • 100 Ω
端到端延时 配合IPM-1000T使用:
  • 大约 50ms (低延时模式)
  • 大约250ms (高画质模式)
音频
输入音频接口 1 x LAN
输入音频格式
  • 与媒体流输入加嵌的音频
输出音频接口
  • 1 x 凤凰座
输出音频格式
  • 立体声
控制
控制方式 HDMIoverPConsole,IP控制盒,iPad
常规参数
操作温度 (0°C ~ +45°C)
10% ~ 90%,无冷凝
储存温度 (-20°C ~ +70°C)
10% ~ 90%,无冷凝
电源 12V 1A DC
电源功耗 最大6W
静电防护 人体放电模式:
  • ±8 kV (气隙放电)
  • ±4 kV (接触放电)
浪涌保护 电压: ±1 kV
产品尺寸
(宽x高x深)
  • 175 mm x 25 mm x 100.2 mm
净重 0.6kg
产品应用图Product application map

分布式矩阵

将IPM-1000T与H.265解码器IPM-1000R相连可以搭建IP矩阵网络。你还可以利用PC Console工具对此功能进行配置和管理。

分布式矩阵

电视墙

将IPM-1000T与H.265解码器IPM-1000R相连可以搭建 1个M x N的电视墙(M, N 是1个介于1到16之间的整数)。可以利用PC Console工具对此功能进行配置和管理。详情请参考PC Console工具的使用指导。

电视墙
