  • 一卡四路插卡式混合矩阵-FM-800

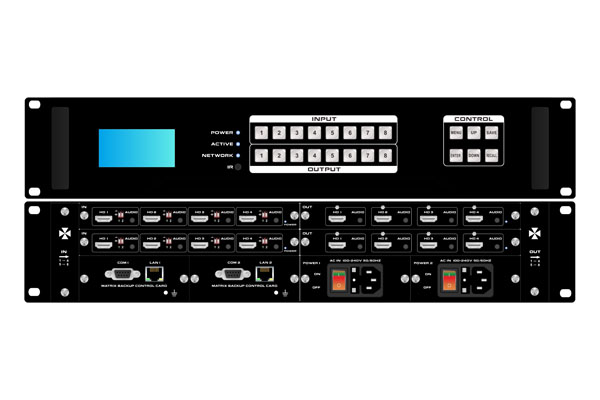

一卡四路插卡式混合矩阵-FM-800

一卡四路设计,支持8进8出、16进16出

支持 WEB、手机APP、按键、RS232串口等控制方式

支持音频加嵌、解嵌功能(接口:凤凰端子)

全国热线

400-8778-321

产品介绍Product introduction

FM 系列矩阵是新推出的一款多功能混合矩阵,采用一卡四路的设计方式,支持 EDID、HDCP 的自动适应调节和解析,采用电磁防护设计,有效屏蔽周围的电磁干扰,使设备正常运行。设备支持无缝切换,支持 7*24 小时不间断运行。

FM 系列矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、 电视教学、指挥控制中心等场所。

    配套设备

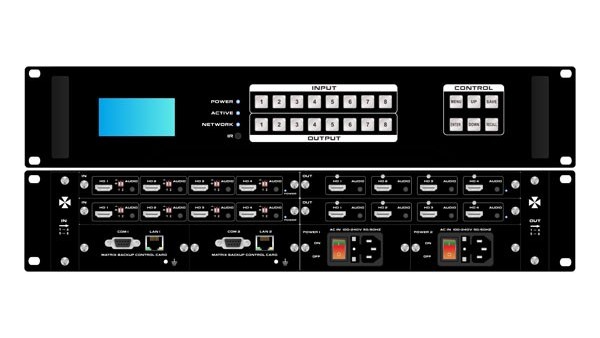

  • FM-800(8进8出) FM-800(8进8出)

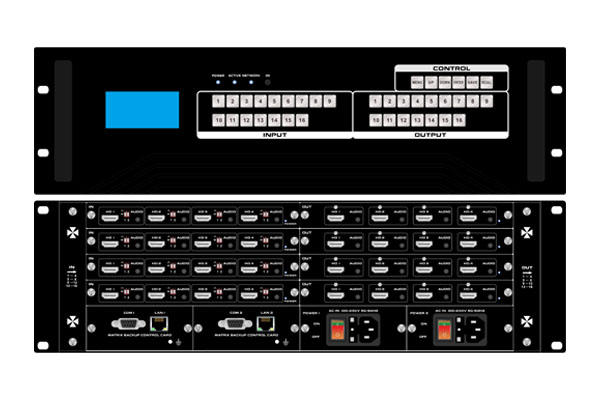

  • FM-1600(16进16出)FM-1600(16进16出)
产品特性Product characteristics
  • 01

    一卡四路设计,支持8进8出、16进16出

  • 02

    支持 WEB、手机APP、按键、RS232串口等控制方式

  • 03

    支持音频加嵌、解嵌功能(接口:凤凰端子)

  • 04

    支持双电源冗余、双控制系统

  • 05

    支持快速无缝切换

  • 06

    输出支持拼接功能

产品规格Product specifications
型号 FM-800 FM-1600
描述 8进8出高清混合矩阵 16进16出高清混合矩阵
输入 支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输入
输出 支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输出
标准协议 支持 HDMI2.0 和 DVI1.0 协议,支持 HDCP、EDID 功能
色彩空间 支持 RGB444、YUV444、YUV422 色彩空间,支持 x.v.C 域标准 olor 扩展色
分辨率 640×480---3840×2160@60Hz(VESA ), 480i---4K@60Hz(HDTV )
传输距离 70m(六类网线)、500m(多模光纤)、10km(单模光纤)、30 米(数字线缆)
控制方式 WEB/APP/前面板广电级按键/双 RS232+LAN 控制方式
电源 AC: 110V—260V 50/60Hz
功耗 15W(不插板卡) 17W(不插板卡)
尺寸 2U, 482*405*89(mm) 3U, 482*405*138(mm)
重量 6kg(不插板卡) 13kg(不插板卡)
工作温度 0℃ ~50℃
储存温度 -20℃ ~55℃
配套板卡Supporting board

一卡四路插卡式混合矩阵配套板卡
