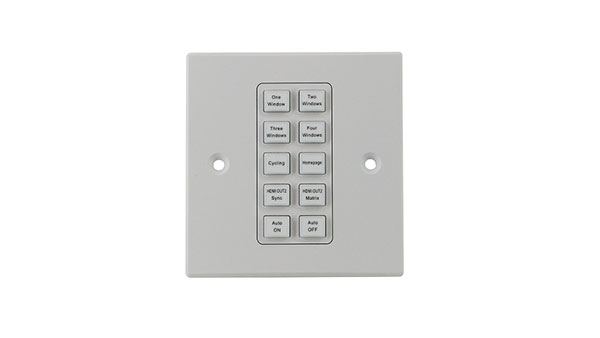

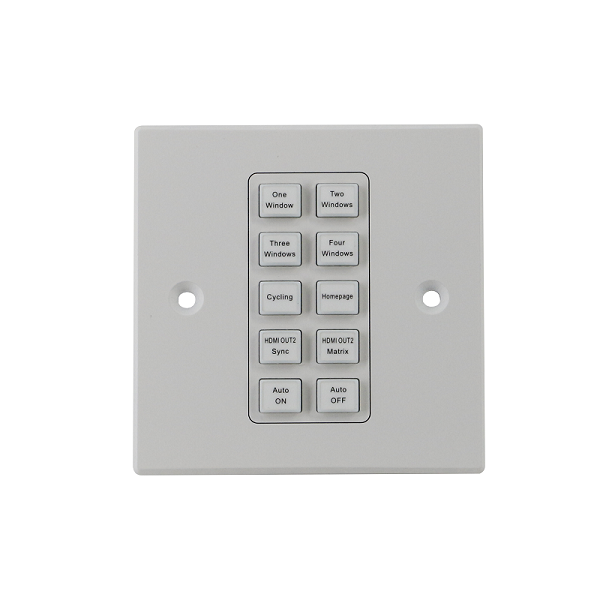

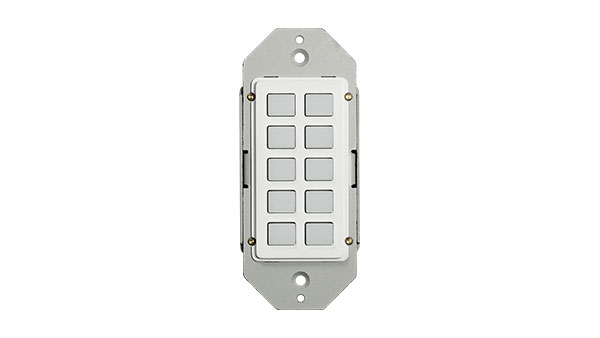

10按键面板控BYOD-1000

支持 WEB、手机APP、按键、RS232串口等控制方式

支持1路3.5音频输出,支持4K超高清显示

8个HDMI输入,9个HDMI输出端口,支持独立EDID

全国热线

400-8778-321

产品介绍Product introduction

10按键面板BYOD-1000 (以下简称按键板)是一款支持IP的十按钮按键板控制器,旨在为用户提供简单经济的控制方案。按键板内置PoE,可以由支持PoE功能的网络交换机供电。该按键板可以通过LAN(PoE)或者RS232端口控制设备如演示切换器。它支持通过Web UI配置按钮功能和系统固件更新。



    配套设备

  • 10按键面板BYOD-1000 10按键面板BYOD-1000
  • 10按键面板BYOD-1000                                 10按键面板BYOD-1000
产品特性Product characteristics
  • 01

    支持网页编程每个按键的功能;

  • 02

    支持10个按键,满足更多场景的应用;

  • 03

    支持RS232和IP两种方式控制周边设备;



  • 04

    支持标准PoE功能;


  • 05

    可提供86通用/英规/美规等标准尺寸面板

产品规格Product specifications
型号
BYOD-1000
描述
10按键面板
端口&按钮

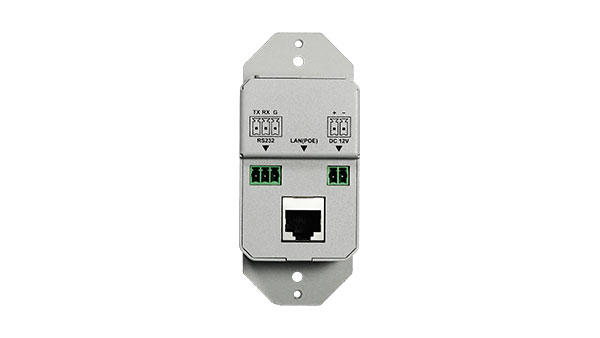

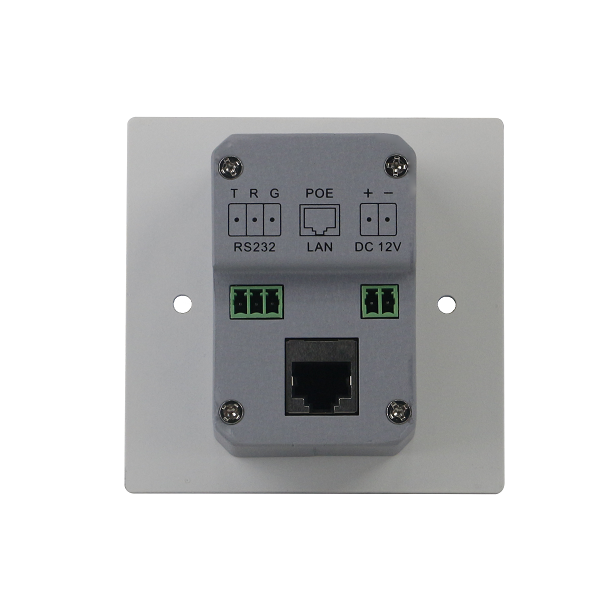

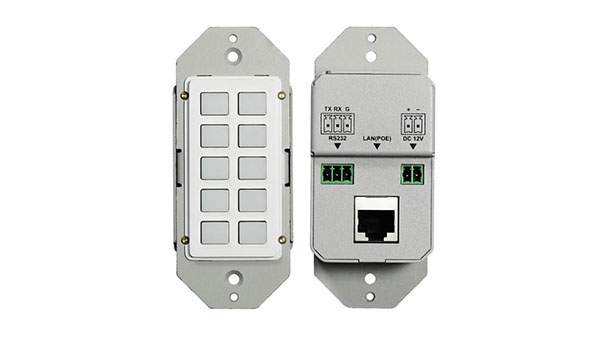

前面板:10x按钮; 后面板:1xLAN(RJ45,PoE);1xRS232; 1xDC 12V电源输入
操作温度
0°C到45°C (32°F到113°F)
存储温度
-20°C到70°C (-4°F到158°F);
湿度
10%到90%,无冷凝
ESD保护
体放电模式: ±8kV (气隙放电)/ ±4kV (接触放电)
电源

DC 12V 0.5A (包装配件中不提供电源适配器

功耗 1.3W
拓扑图

RS232控制


10按键面板拓扑图2

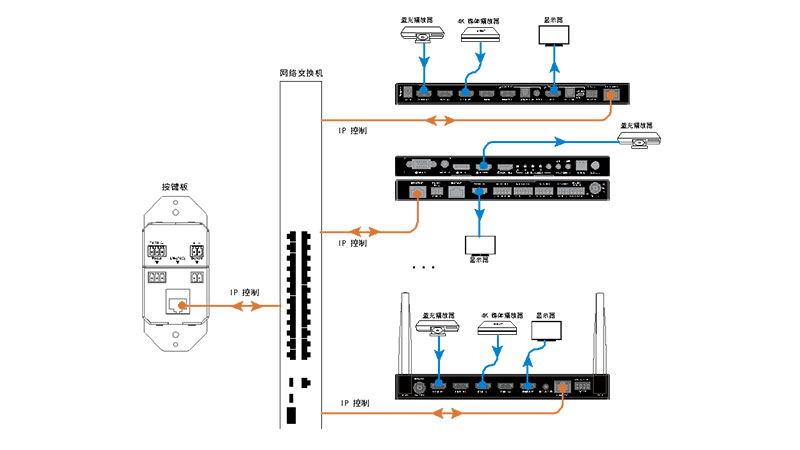

TCP/IP控制


10按键面板拓扑图
