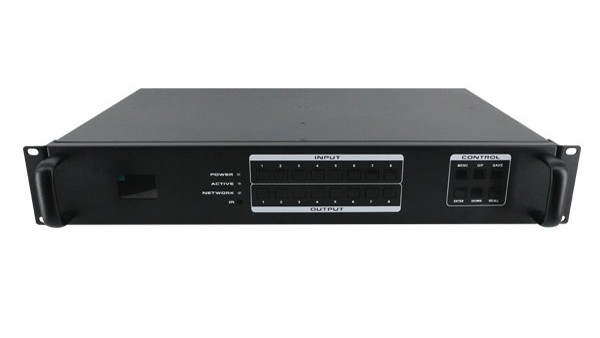

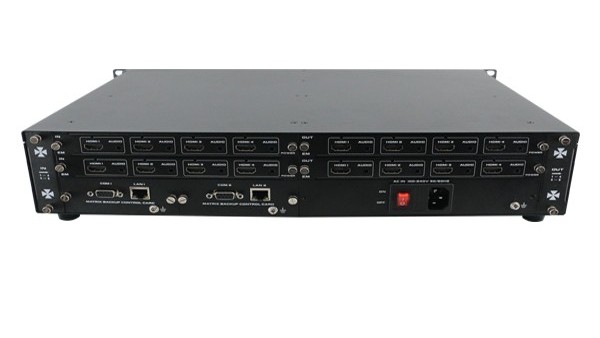

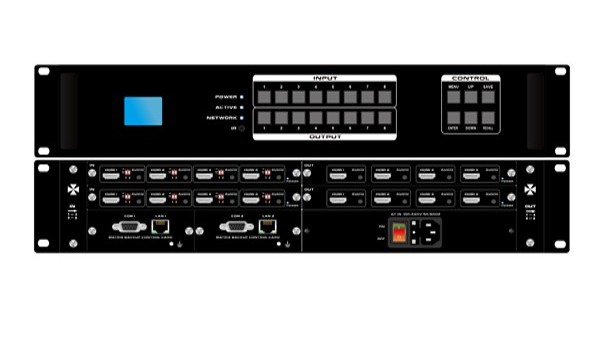

8进8出高清混合矩阵（EM系列）-碧云祥

一卡四路设计，8进8出

可支持HDMI/DVI/VGA/CVBS/SDI/RJ45的混合输入和混合输出；

内置强大WEB服务器，可实现网络远程管理控制；

在线咨询

全国热线

400-8778-321

产品介绍Product introduction

8进8出高清混合矩阵（EM系列）是一款插卡式的超高清音视频混合矩阵，支持多种信号的输入和输出，支持各种信号的传输，分配，切换等。采用模块化的设计理念，采用一卡四路的形式，给予了用户现场配置的灵活性，各种信号板卡类型齐全，涵盖了HDMI/DVI/VGA/CVBS/SDI/RJ45等物理接口的视频信号，可以保证现场的兼容性，信号之间支持无缝切换，切换过程无黑屏，蓝屏，碎屏，可以给用户极佳的使用体验。

FM 系列矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

配套设备

FM-800（8进8出）
FM-1600(16进16出）

产品特性Product characteristics

01

模块化设计，设备采用一卡四路设计，可支持HDMI/DVI/VGA/CVBS/SDI/RJ45的混合输入和混合输出；
02

支持各种信号的快速无缝切换；
03

支持音频加嵌、解嵌功能（接口：凤凰端子）
04

专业按键设计，可对产品进行切换、设置等功能；
05

支持4K30,HDMI1.4 444数字高清视频信号的传输切换；
06

内置强大WEB服务器，可实现网络远程管理控制；

产品规格Product specifications

型号	EM-800
描述	8进8出高清混合矩阵
卡槽	输入支持2路卡槽，输出支持2路卡槽
输入	一卡四路板卡支持HDMI、DVI、3GSDI、VGA、CVBS、RJ45输入
输出	一卡四路板卡支持HDMI、DVI、3GSDI、VGA、CVBS、RJ45输出
色彩空间	支持RGB444、YUV444、YUV422色彩空间，支持x.v.Color扩展色域标准
分辨率	640×480---1920×1200@60Hz（VESA标准），480i---4K30Hz（HDTV标准）
传输距离	70m（六类网线）、500m（多模光纤）、10km（单模光纤）、30 米（数字线缆）
控制方式	WEB/APP/前面板广电级按键/双 RS232+LAN 控制方式
电源	AC: 110V—260V 50/60Hz
尺寸	不带挂耳：440（W）320（D）90（H），带挂耳：484.6（W）365.2（D）105（H）
重量	6KG（不插板卡）
功耗	6.32W（不插板卡）
电源	AC 220V—240V 50/60HZ
工作温度	0℃ ~50℃
储存温度	0℃ ~50℃
