  • 传输器HBDT-HD-70/100TR-LITE

传输器HBDT-HD-70/100TR-LITE

符合HDCP2.2和HDMI2.0标准;

支持CEC/IR/RS232透传;

支持POC功能


全国热线

400-8778-321

产品介绍Product introduction

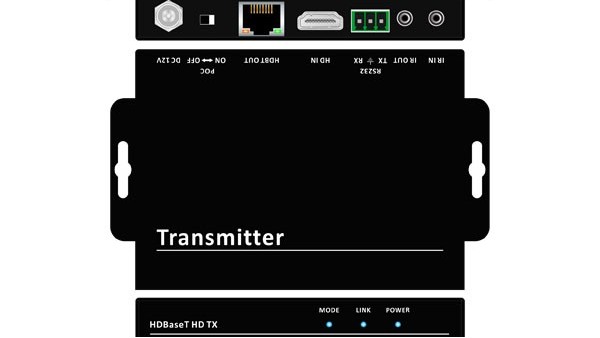

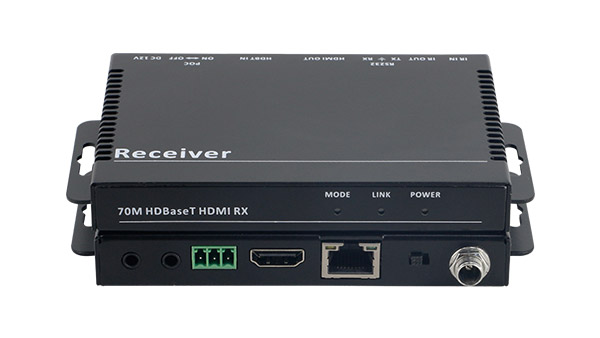

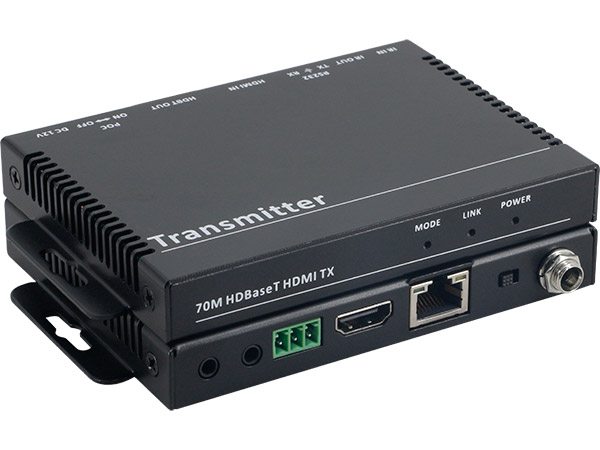

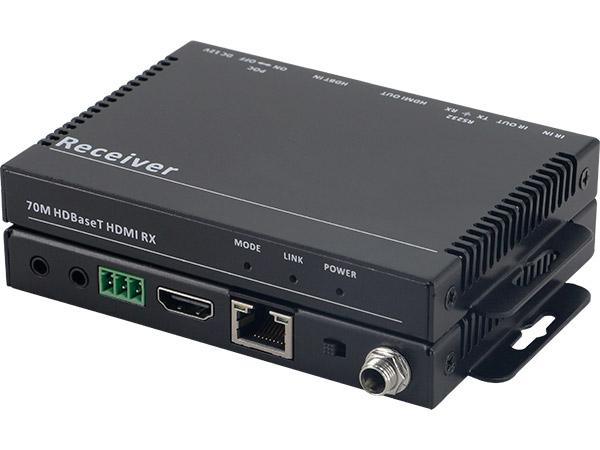

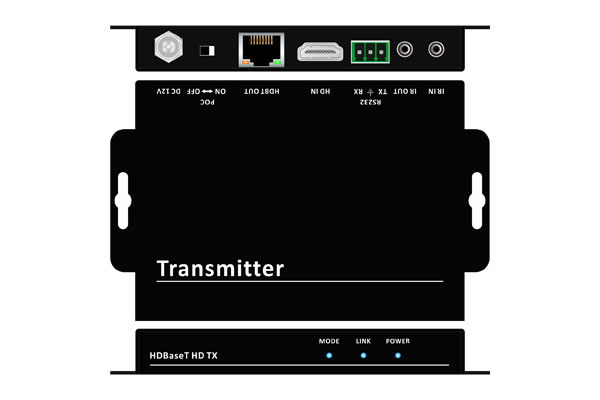

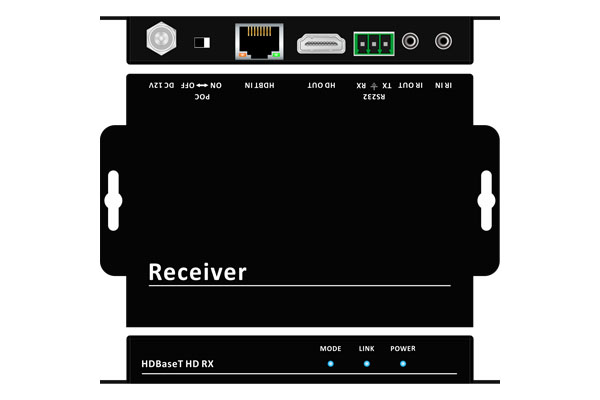

本产品是一款集成HDBaseT技术的高清信号远距离传输器,包括发射器(Tx)和接收器(Rx),HDMI信号从发射端输入,接收端输出,信号分辨率高达4Kx2K。

可以通过单根CAT5e/CAT6a电缆将信号延长输出至70米,支持CEC功能、RS232双向通讯功能和双向IR控制。

此外,本产品还支持单向PoC功能,发射器给接收器供电。

    配套设备

  • HBDT-HD-70/100R-LITEHBDT-HD-70/100R-LITE
  • HBDT-HD-70/100T-LITEHBDT-HD-70/100T-LITE
产品特性Product characteristics
  • 01

    符合HDCP2.2和HDMI2.0标准;

  • 02

    支持CEC/IR/RS232透传;

  • 03

    支持POC功能;

  • 04

    支持双向RS232通讯功能;

  • 05

    支持双向IR控制功能;

  • 06

    本产品还支持单向PoC功能,发射器给接收器供电。

产品规格Product specifications
型号 HDBT-HD-70/100T-LITE HDBT-HD-70/100R-LITE
描述 迷你网传 HDMI 70/100m发射端 迷你网传 HDMI 70/100m接收
输入 1×HDMI,1×RS232,1xR-Tx, 1xR-Rx 1×HDBaseT
输出 1×HDBaseT 1HDMI ,1×RS232 , 1xR-T x, 1xR- Rx
标准协议 支持 HDMI2.0和HDCP2.2
分辨率 1920x1200, 1680x1050, 1360x768, 1280x800, 1920x1080, 1600x900, 1366x768, 1280x720, 1024x576, 1920x1200, 1680x1050, 1360x768, 1280x800, 4096x2160@30Hz, 3840x2160@30Hz
数据速率 10.2Gbps
传输距离 CAT6: 1080P60Hz up to 70/100m
尺寸 115×84×16(mm)(Tx/ Rx)
重量 160g(Tx/ Rx)
电源 AC:100-240V 50/60Hz DC:12V 1.5A
功耗 ≤ 11W
工作温度 0℃ ~50℃
储存温度 ﹣ 20℃ ~55℃
