碧云祥混合矩阵-灵活混合搭配,多种智能控制

热搜关键词: 智能会议设备 图像处理器 分布式系统

  • 单卡单路插卡式混合矩阵16进16出

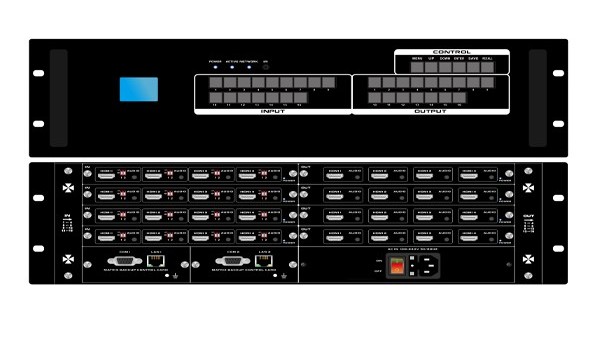

单卡单路插卡式混合矩阵16进16出

支持16路输入输出信号通道,支持输入输出通道自适应;可分配8路混合接口输入,8路混合接口输出;

单卡单路设计,混合板卡自适应接口图标显示;支持 HDMI2.0 和 DVI1.0 协议,支持 HDCP、EDID 功能;

控制方式:WEB/APP/触摸屏/双 RS232+LAN 控制方式。

全国热线

400-8778-321

产品介绍Product introduction

单卡单路插卡式混合矩阵16进16出是新推出的一款迷你多功能混合矩阵,采用单卡单路的设计方式,很大限度给以用户配置的灵活性,支持 EDID、HDCP 的自动适应调节和解析,采用电磁防护设计,有效屏蔽周围的电磁干扰,使设备正常运行。设备支持无缝切换,支持 7*24 小时不间断运行。

TOUCH MANAGER 系列矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示 工程、电视教学、指挥控制中心等场所。

    配套设备

  • 单卡单路插卡式混合矩阵900 MINI-MANAGER-900(9x9)

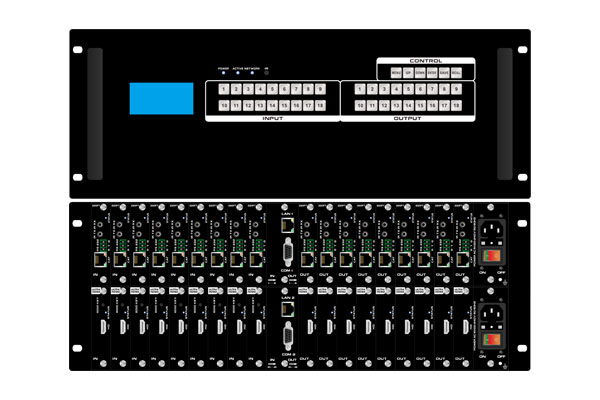

  • 单卡单路插卡式混合矩阵1800MINI-MANAGER-1800(18x18)

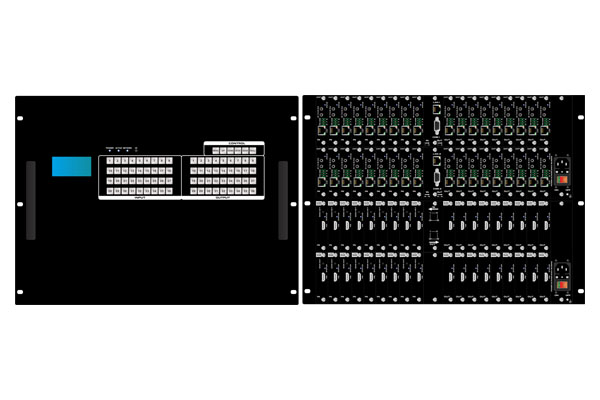

  • 单卡单路插卡式混合矩阵MINI-MANAGER-3600MINI-MANAGER-3600(36x36)
产品特性Product characteristics
  • 01

    支持16路输入输出信号通道,支持输入输出通道自适应;可分配8路混合接口输入,8路混合接口输出;

  • 02

    单卡单路设计,混合板卡自适应接口图标显示;支持 HDMI2.0 和 DVI1.0 协议,支持 HDCP、EDID 功能

  • 03

    支持4K60Hz分辨率向下兼容,支持 RGB444、YUV444、YUV422 色彩空间,支持 x.v.C 域标准 olor 扩展色

  • 04

    16板卡通道支持热拔插,无需断电操作;

  • 05

    支持输入音频加嵌及输出音频解嵌,可设置随路音频或者加解嵌音频自由切换

  • 06

    支持1+1冗余电源供电,可实现双电源热备;

  • 07

    16通道板卡支持手动/自动控制板卡电源开关;

  • 08

    寸多点触控电容触摸屏支持可视化操作,实时显示矩阵信号切换状态等信息;

  • 09

    输入板卡通道支持信号热备份,主信号断开自动无缝切换到备用信号;

  • 10

    控制方式:WEB/APP/触摸屏/双 RS232+LAN 控制方式

产品规格Product specifications
型号 BOY-88
描述 16进16出单卡单路高清混合矩阵
输入 支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输入
输出 支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输出
标准协议 支持 HDMI2.0 和 DVI1.0 协议,支持 HDCP、EDID 功能
色彩空间 支持 RGB444、YUV444、YUV422 色彩空间,支持 x.v.C 域标准 olor 扩展色
分辨率 支持4K60Hz分辨率向下兼容
传输距离 70m(六类网线)、500m(多模光纤)、10km(单模光纤)、30 米(数字线缆)
控制方式 WEB/APP/前面板广电级按键/双 RS232+LAN 控制方式
重量 6kg(不插板卡) 13kg(不插板卡) 25kg(不插板卡)
工作温度 0℃ ~50℃
储存温度 -20℃ ~55℃
配套板卡Supporting board

单卡单路插卡式混合矩阵配套板卡
