  • 大路数一卡四路插卡式混合矩阵-1600

大路数一卡四路插卡式混合矩阵-1600

模块化设计,采用一卡四路式设计

支持 DVI/HDMI/VGA/CVBS/YPbPr 等信号混合输入输出 ,真正实现无缝切换

支持双电源冗余设计,断电自动储存保护,开机自动恢复记忆功能

全国热线

400-8778-321

产品介绍Product introduction

TOUCH MANAGER 800/1600 是一款一卡四路多功能混合矩阵,支持 4K、EDID、HDCP 的 自动适应调节和解析,采用较好的电磁防护设计,有效屏蔽周围的电磁干扰,使设备正常运行。设备支持无缝切换,支持 7*24 小时不间断运行。

TOUCH MANAGER 系列矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示 工程、电视教学、指挥控制中心等场所。

    配套设备

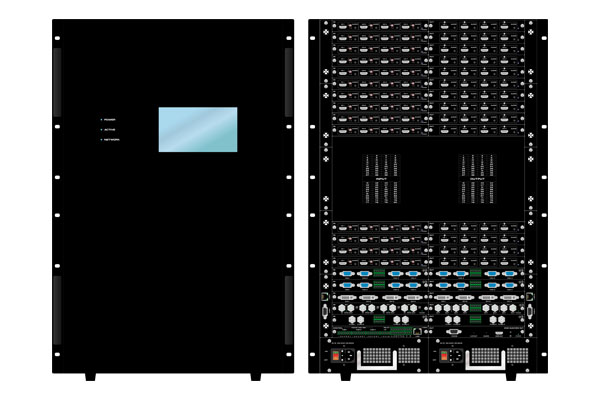

  • 大路数一卡四路插卡式混合矩阵TOUCH-MANAGER-800(80x80) TOUCH-MANAGER-800(80x80)
  • 大路数一卡四路插卡式混合矩阵TOUCH-MANAGER-1600(160x160)TOUCH-MANAGER-1600(160x160)
产品特性Product characteristics
  • 01

    模块化设计,采用一卡四路式设计

  • 02

    支持 DVI/HDMI/VGA/CVBS/YPbPr 等信号混合输入输出 ,真正实现无缝切换

  • 03

    支持双电源冗余设计,断电自动储存保护,开机自动恢复记忆功能

  • 04

    支持 EDID 的自动读取,支持 HDCP 解析,支持 HDMI1.4a 协议

  • 05

    支持前面板触摸屏控制,双 RS232+LAN 等控制方式

  • 06

    支持即插即用功能

产品规格Product specifications
型号 TOUCH-MANAGER-800 TOUCH-MANAGER-1600
描述 80进80出 160进160出
输入 支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI 输入
输出 支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI 输出
标准协议 支持 HDMI1.4 和 DVI1.0 协议,支持 HDCP、EDID 功能
色彩空间 支持 RGB444、YUV444、YUV422 色彩空间,支持 x.v.C 域标准 olor 扩展色
分辨率 640×480---1920×1200@60Hz(VESA 标准),480i---1080p60Hz(HDTV 标准)
传输距离 70m(六类网线)、500m(多模光纤)、10km(单模光纤)、30 米(数字线缆)
控制方式 前面板触摸屏,双 RS232+LAN 控制方式
电源 AC: 110V—260V 50/60Hz
功耗 180W(不插板卡) 340W(不插板卡)
尺寸 16U, 482*390*711(mm) 31.5U, 482*465*1400(mm)
重量 28kg(不插板卡) 35kg(不插板卡)
工作温度 0℃ ~50℃
储存温度 -20℃ ~55℃
配套板卡Supporting board

大路数一卡四路插卡式混合矩阵配套板卡
