HDMI 4K 无缝拼接矩阵SVM-MANAGER-800-4K30

支持无缝快速切换;支持4K画面拼接模式;

支持高清分辨率3840x2160@30HZ输入输出;

支持WEB GUI网页人机交互控制;

全国热线

400-8778-321

产品介绍Product introduction

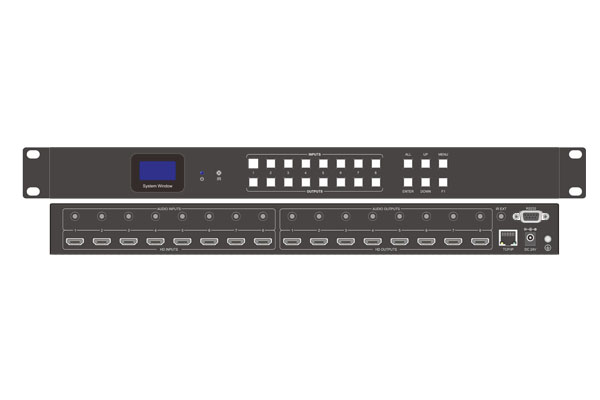

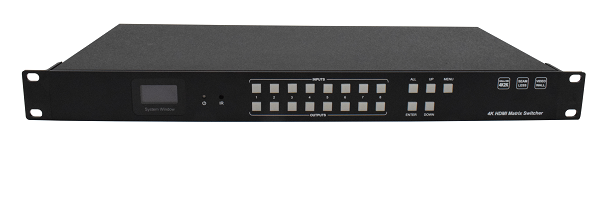

      本设备是一款8进8出 HDMI 4K 无缝拼接矩阵输入输出分辨率支持 4K30任意Scaler输出。输入支持模拟音频加嵌,输出支持音频解嵌和分离。拼接支持4K输入输出与边框补充功能。前面板支持按键操作和OLED屏状态反馈与操作提示。采用 B/S架构WEB GUI人机交互界面,PC端无需安装软件即可控制设备。

      本矩阵主要应用于高清视频会议、多媒体会议厅、学校多媒体教室、大屏显示项目等场所。

    配套设备

  • FIX-MANAGER-400-ESVM-MANAGER-800-4K30
  • FIX-MANAGER-400-ESVM-MANAGER-800-4K30
产品特性Product characteristics
  • 01

    支持高清分辨率3840x2160@30HZ输入输出;

  • 02

    支持RS232串口指令控制;支持网口TCP/IP链接指令控制;

  • 03


    支持OLED屏状态显示和操作反馈;


  • 04

    支持无缝快速切换;支持4K画面拼接模式;

  • 05

    支持WEB GUI网页人机交互控制;

  • 06

    支持HDMI输入音频加嵌入;支持HDMI输出音频解嵌和音频分离。

产品规格Product specifications
型号 SVM-MANAGER-800-4K30
描述 8进8出 4K30 HDMI无缝拼接矩阵

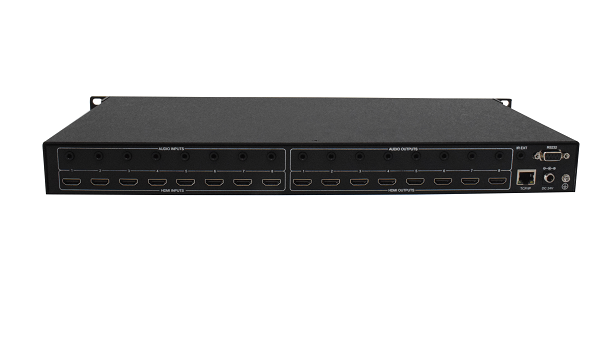

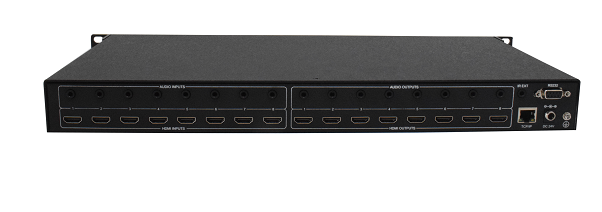

输入 8×HDMI, 1×RS232, 1×RJ45, 1×DC,8×Audio
输出 8×HDMI,8×Audio
分辨率 输出4K@301080P720P1366*768@60
HDMI标准 HDMI1.4
HDCP标准 支持HDCP1.4,信号源HDCP2.2时自动兼容本机
控制方式 RS232,LAN(Web ),前面板按键,遥控器
音频格式 PCM 2.1Ch, Dolby Digital, Dolby True-HD, DTS-HD。(仅支持2.1声道)
音频采样率 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
音频比特率 Up to 16~24-bit
尺寸 482×288×44(mm)
重量 2.5kg
电源 DC:24V 3A
功耗 ≤ 23W
工作温度 0℃ ~50℃
储存温度 -20℃ ~55℃
