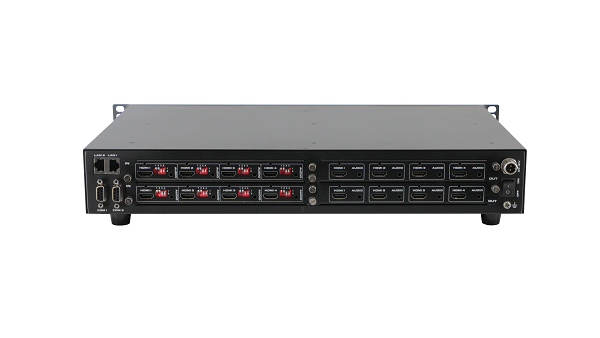

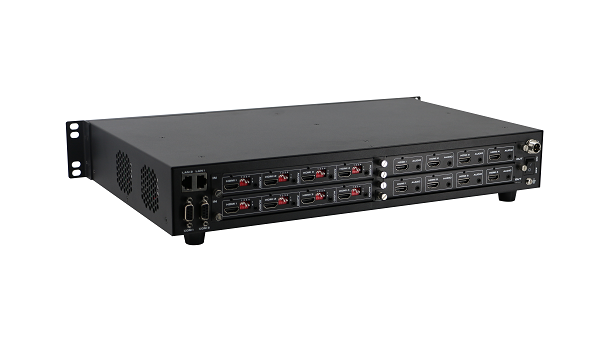

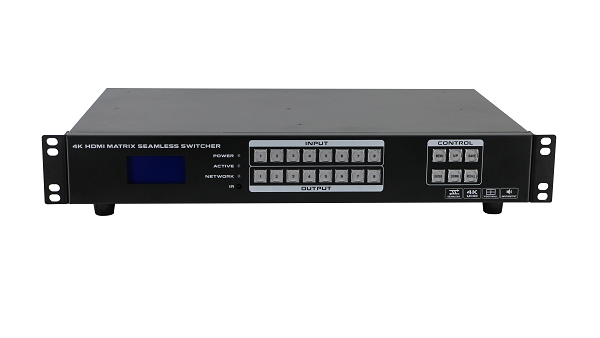

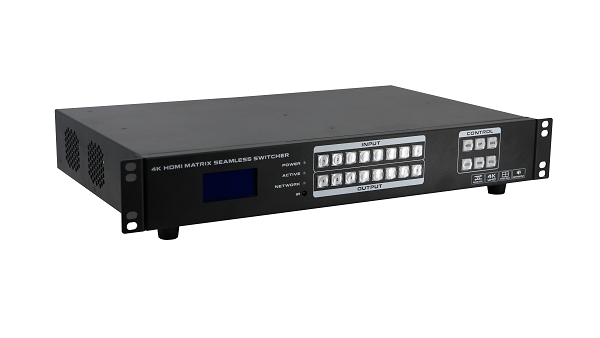

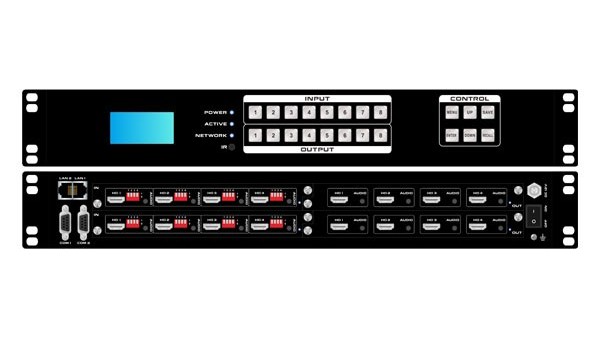

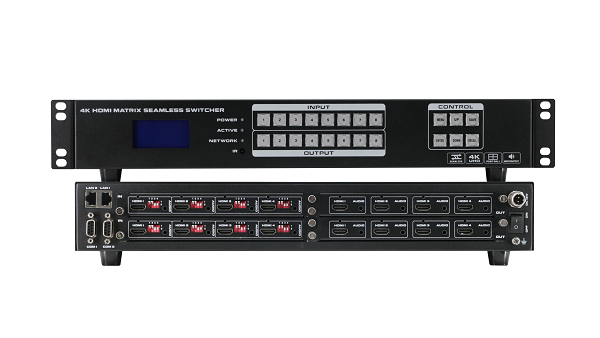

迷你款一卡四路插卡式混合矩阵BYOD-8800

一卡四路设计,支持8进8出

支持 WEB、手机APP、按键、RS232串口等控制方式

机架式的结构,1.5U的尺寸,迷你小巧

输出支持无缝切换,切换过程无黑屏、蓝屏、碎屏;更有电视墙拼接功能

全国热线

400-8778-321

产品介绍Product introduction

BYOD-8800矩阵是新推出的一款一卡四路8 8多功能迷你高清无缝混合矩阵,采用模块化的设计理念,增加音频的解析,传输,分配,切换功能,采用网页式管理的设计理念,所有信号 输入 输出 采用 一卡四路的方式,很大 限度的给予了用户 配置的 灵活性 ,配备信号分辨率调节,信号类型选择调节功能,支持 4K EDID HDCP是自动适应调节和解析,支持无缝快速切换功能,强大的性价比,更加体现了它的价值。 本矩阵采用了电磁防护设计, 可以 有效的屏蔽掉来自 周边 环境的电磁干扰, 从而 使设备稳定的运行。


BYOD-8800矩阵主要应用于高清可视会议、学校、多媒体会议厅、大屏幕显示工程、 电视教学、指挥控制中心等场所。

    配套设备

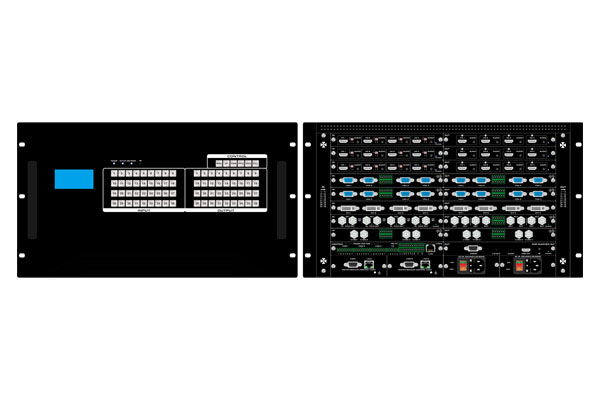

  • 一卡四路插卡式混合矩阵FM-3600 FM-3600(36进36出)

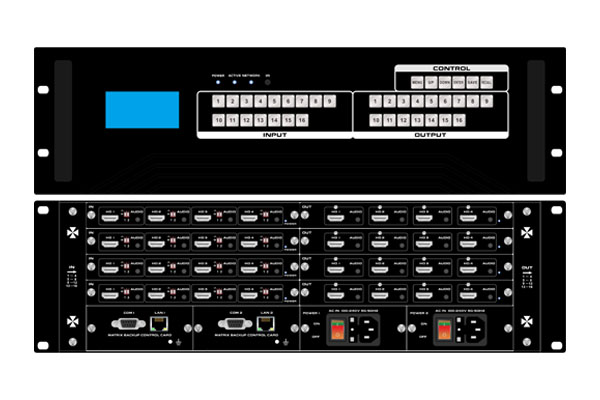

  • 一卡四路插卡式混合矩阵FM-1600)FM-1600(16进16出)
产品特性Product characteristics
  • 01

    一卡四路设计,支持8进8出

  • 02

    机架式的结构,1.5U的尺寸,迷你小巧

  • 03

    支持 WEB、手机APP、按键、RS232串口等控制方式,手机、平板电脑、笔记本电脑无线控制矩阵。


  • 04

    采用四核四链路核心芯片可达 32 Gbps 处理速率

  • 05

    支持各种视频信号的立体声音频的解析、分配、切换

  • 06

    输出支持无缝切换,切换过程无黑屏、蓝屏、碎屏;更有电视墙拼接功能

产品规格Product specifications
型号
BYOD-8800
描述
8进8出高清混合矩阵
输入
支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输入
输出
支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输出
标准协议
支持 HDMI2.0 和 DVI1.0 协议,支持 HDCP、EDID 功能
色彩空间
支持 RGB444、YUV444、YUV422 色彩空间,支持 x.v.C 域标准 olor 扩展色
分辨率
640×480---3840×2160@60Hz(VESA ), 480i---4K@60Hz(HDTV )
传输距离
70m(六类网线)、300m(多模光纤)、2km(单模光纤)、25 米(数字线缆)、30米(模拟线缆)
控制方式
 RS232+LAN 控制方式
电源

AC:110V-240V 50/60Hz    DC:12V12.5A

功耗 30
尺寸
480*320*50(mm)
重量
4.5kg(不插板卡)
工作温度

-10℃ - 50℃

储存温度

-25℃ - 55℃

配套板卡Supporting board

一卡四路插卡式混合矩阵配套板卡
