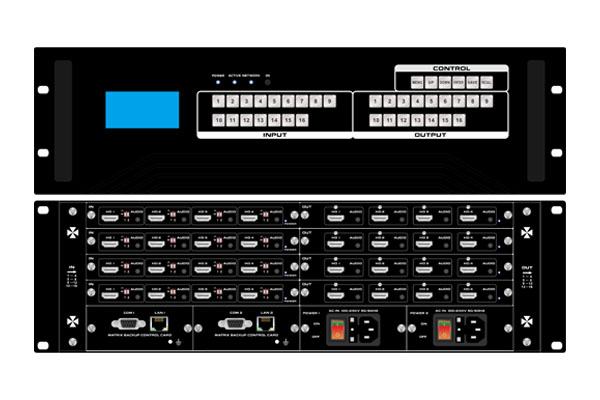

一卡四路插卡式混合矩阵-FM-3600

一卡四路设计,支持36进36出

支持 WEB、手机APP、按键、RS232串口等控制方式

采用四核四链路核心芯片可达 32 Gbps 处理速率

支持画面分割;支持编解码板卡;支持中控板卡

全国热线

400-8778-321

产品介绍Product introduction

FM-3600矩阵是新推出的一款一卡四路多功能高清无缝混合矩阵,采用模块化的设计理念,增加音频的解析,传输,分配,切换功能,采用按键式管理的设计理念,所有信号输入输出卡均采用一卡四路的方式,给予了用户配置的灵活性,配备信号分辨率调节,   信号类型选择调节功能,支持 4KEDID HDCP 是自动适应调节和解析,支持无缝快速切换功能。

FM 系列矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、 电视教学、指挥控制中心等场所。

    配套设备

  • FM-800(8进8出) FM-800(8进8出)
  • FM-1600(16进16出)FM-1600(16进16出)
产品特性Product characteristics
  • 01

    一卡四路设计,支持36进36出

  • 02

    支持 WEB、手机APP、按键、RS232串口等控制方式

  • 03


    采用四核四链路核心芯片可达 32 Gbps 处理速率


  • 04

    支持双电源冗余、双控制系统,强大的网络集中控制功能

  • 05

    支持画面分割;支持编解码板卡;支持中控板卡

  • 06

    输出支持无缝切换、拼接功能

产品规格Product specifications
型号
FM-3600
描述
36进36出高清混合矩阵
输入
支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输入
输出
支持 DVI/HDMI/VGA/CVBS/YPbPr/SDI/HDBaseT/Fiber 等信号输出
标准协议
支持 HDMI2.0 和 DVI1.0 协议,支持 HDCP、EDID 功能
色彩空间
支持 RGB444、YUV444、YUV422 色彩空间,支持 x.v.C 域标准 olor 扩展色
分辨率
640×480---3840×2160@60Hz(VESA ), 480i---4K@60Hz(HDTV )
传输距离
70m(六类网线)、500m(多模光纤)、10km(单模光纤)、30 米(数字线缆)
控制方式
WEB/APP/前面板广电级按键/双 RS232+LAN 控制方式
电源 AC: 110V—260V 50/60Hz
功耗 65W
尺寸
482*405*264(mm)
重量
16.8kg(不插板卡)
工作温度

-10℃ - 50℃

储存温度

-25℃ - 55℃

配套板卡Supporting board

一卡四路插卡式混合矩阵配套板卡
