触屏版高清混合矩阵的操作方法,你会使用嘛?

发布日期:2022-12-09 浏览次数:1

高清混合矩阵的控制方法多种多样,比如前面板控制,手机APP控制,平板控制,WEB控制和RS232控制。之前就有过一篇文章跟大家说过高清混合矩阵前面板分为按键版的和触屏版的,虽然这两款产品的功能都是一样,只是它们的切换方式不一样,那本次文章就来交大家触屏版的高清混合矩阵的操作方法。

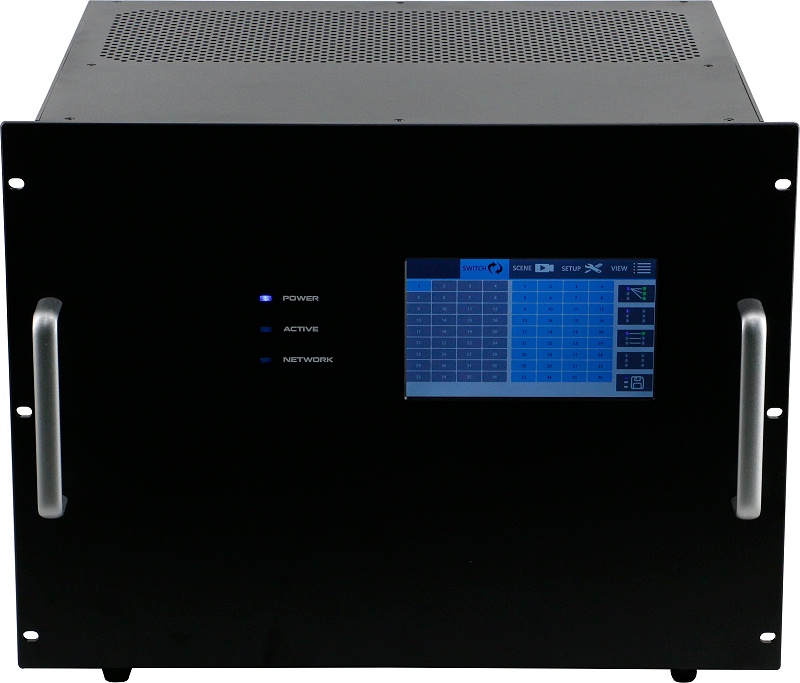

36*36高清混合矩阵

拿36进36出高清混合矩阵为例,开机我们会看到以下这个画面

高清混合矩阵的触摸屏显示图

首先讲它的切换操作:左边1-36是输入区,分别对应矩阵主机的1-36输入槽位,右边1-36是输出区,分别对应矩阵主机的1-36输出槽位,按下输入区的按键1,然后再按下输出区的1-36或者直接按快捷按键的“切换所有”,就可以实现将输入1切换到所有输出的功能,如果你想要某路输出不显示输入1的内容,则再按下输出区的那一路即可。

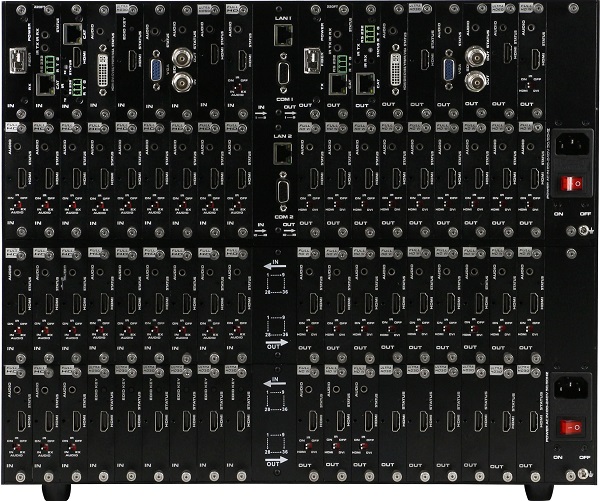

36*36高清混合矩阵

其次是它的场景保存和调用的操作:一共可以保存40个场景。保存场景:按下下面40个场景的任意数字,例如4,再按下“save”,即将当前的配置保存在了场景4中。场景调用:按下下面40个场景的任意数字,例如4,再按下“load”,即将保存在场景4中的输入输出配置调用出来。

再者就讲它的名字更改操作:设备可以将输入输出以及场景的名字全部自定义,自定义的字符长度为16个,只能用英文字母和符号,首先按下想要自定义名字的端口,如输入1,弹出以下窗口,举个例子,需要将输入1的名字自定义为AB,则敲AB,然后按下Enter即可定义输入1的名字。
